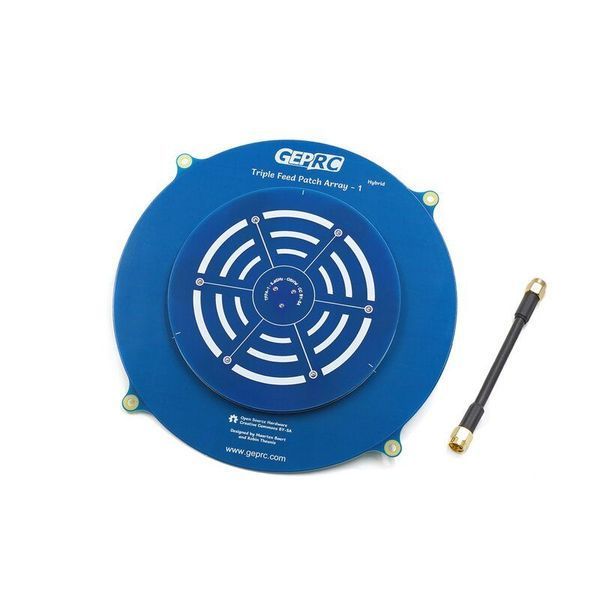

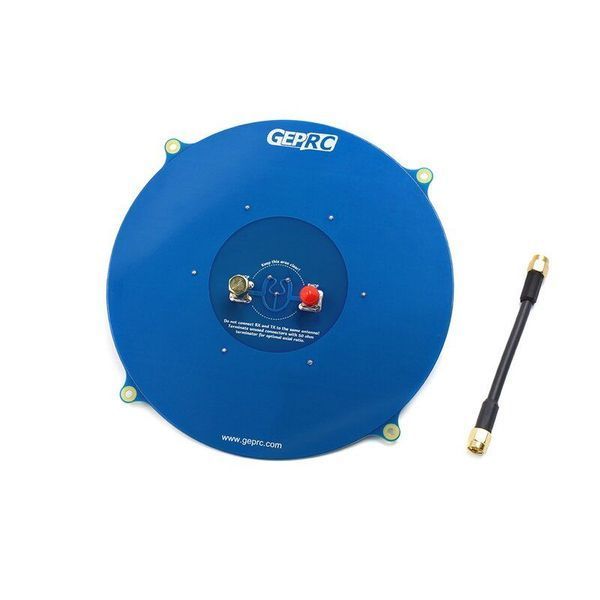

Антена Triple Feed Patch Array - це спрямована циркулярно поляризована антена, створена на основі оригінальної антени Triple Feed Patch. Вона використовує масив із семи з'єднаних між собою діаграм спрямованості, що забезпечує значно вищий коефіцієнт підсилення.

Особливості:

• Хороша ефективність випромінювання. Більшість патчів на основі FR4 є дуже ефективними, оскільки FR4 має великі втрати на частоті 5,8 ГГц. Крім того, більшість антенних решіток мають більші втрати в мережі живлення. У конструкції використовуються з'єднувальні патчі, щоб спростити мережу живлення і зменшити ці втрати.
• Дуже хороше осьове співвідношення, не тільки прямо перпендикулярне до діаграми спрямованості, але й ексцентричне.
• Високий коефіцієнт підсилення, але не вище теоретичного для масиву з 7 елементів.
• Дуже низькі бічні пелюстки, майже вся енергія концентрується на головній пелюстці.
• Підтримує як LHCP, так і RHCP

Характеристики:

• Частота: 5.8GHz
• Смуга пропускання: 660 МГц (5.47 – 6.13 ГГц)
• Відповідність: S11 менше -30 дБ, VSWR менше 1,065
• Осьове відношення: 1.05 (0.38 дБ)
• Посилення: 14.4 дБі
• Ширина променя (половина потужності): 30 градусів
• Ефективність випромінювання: 75%

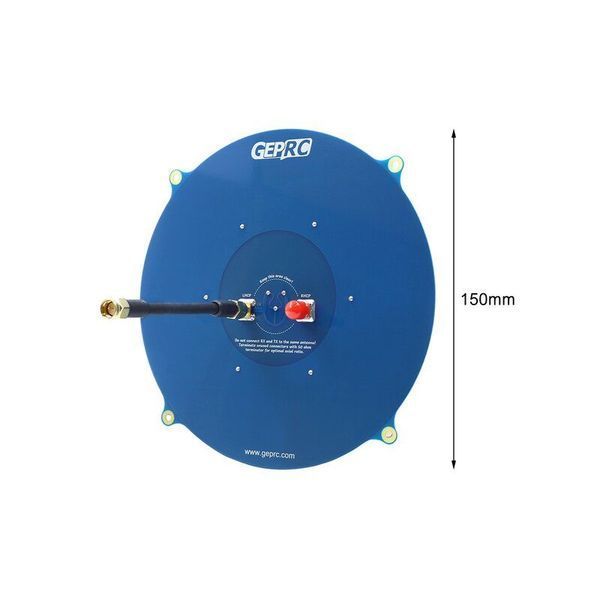

• Розмір: 150х18 мм
• Роз'єм: SMA
• Вага: 64 г (без ніжки)

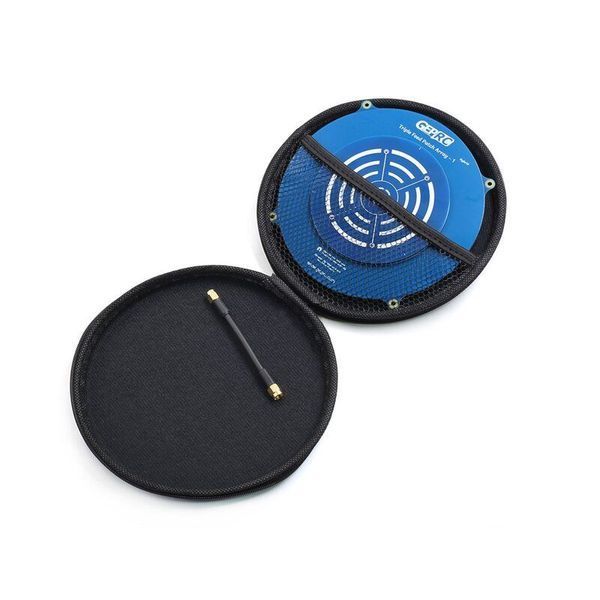

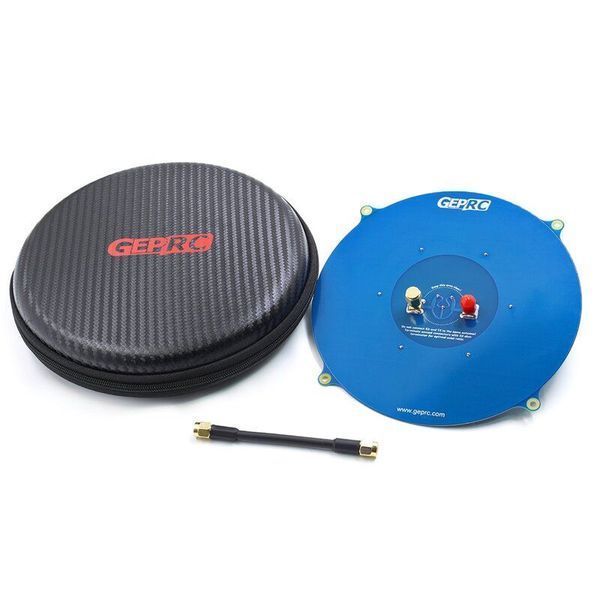

В комплект входить:

1 x Потрійна патч-антена
1 х кабель-перехідник (SMA або RP-SMA)
