GPS & COMPASS MODULE M8Q-5883
Ublox SAM-M8Q GPS, GLONASS, Galileo receiver with antenna. Compass QMC5883L integrated

Цей GPS-модуль Matek розроблений із вбудованим датчиком компаса. Модуль M8Q відносно маленький і забезпечить точну інформацію про місцезнаходження. Matek GNSS & Compass сумісні з системами INAV, Betaflight і Ardupilot (3.5.4+).
Якщо вашій конструкції потрібен надійний датчик GPS і компаса, ви можете покластися на Matek, щоб забезпечити точність і надійність.

Особливості:

72-канальний M8 GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, ГЛОНАСС L1OF, Galileo E1B/C
Вбудований стабілізатор напруги 3,3В із ультранизьким рівнем шуму та радіочастотний фільтр для блокування шумів
Має додатковий передній LNA для оптимізації продуктивності та передній SAW фільтр для підвищеної стійкості до перешкод
Вбудована патч-антена GNSS, низьке енергоспоживання
Патч-антена 15 x 15 мм забезпечує найкращий компроміс між продуктивністю антени з правою круговою поляризацією (RHCP) і невеликим розміром для інтеграції в будь-який дизайн.
Інтегрований магнітний датчик QMC5883L
Максимальна швидкість оновлення навігації - один GNSS до 18 Гц, два одночасно GNSS (GPS & GLONASS) до 10 Гц
Точність горизонтального положення (GPS & GLONASS) 2,5 м CEP
Точність вимірювання швидкості 0,05 м/с
Холодний старт: 26 с
Допомога при холодному запуску: 2 с
Гарячий старт: 1 с
Чутливість:
Відстеження та навігація: –165 дБм
Повторне отримання: –158 дБм
Холодний старт: –146 дБм
Гарячий старт: –155 дБм
Діапазон вхідної напруги: 4-5,5В
Споживана потужність: 40 мА
Інтерфейс Uart (Tx,Rx) для GPS SAM-M8Q
Інтерфейс I2C (DA, CL) для Compass QMC5883L
Акумулятор для запуску модуля HOT

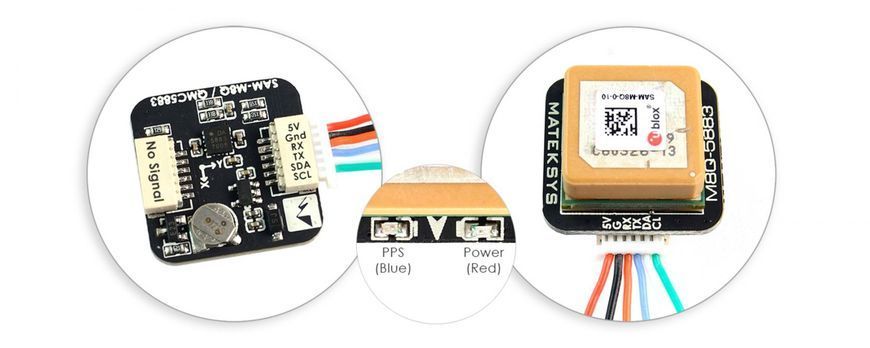

Світлодіод живлення (червоний) і світлодіод імпульсу часу (синій)

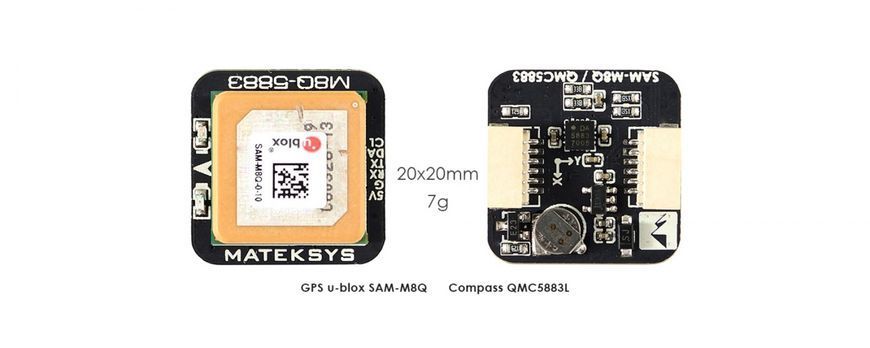

Розміри: 20 x 20 x 10 мм
Вага: 7 г
Підтримується INAV/Betaflight/Ardupilot

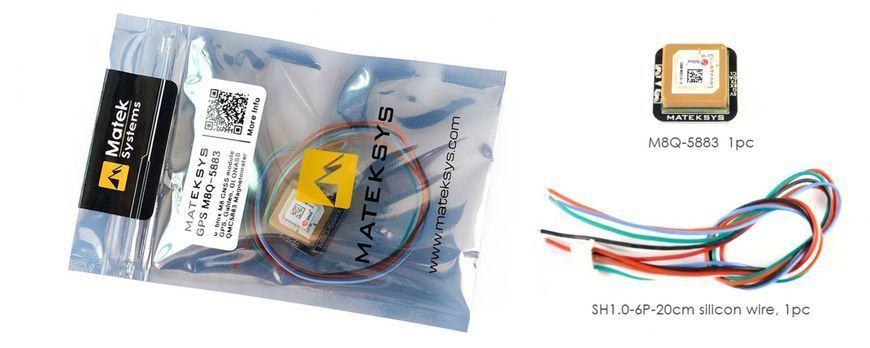

В комплекті:

1 x Модуль M8Q-5883
1 x SH1.0-6P 20 см силіконовий дріт
1 х Прозора термозбіжна трубка ПВХ

Поради:

GPS, ГЛОНАСС, SBAS, QZSS увімкнені за замовчуванням
U-blox серії M8Q не має зовнішньої флеш-пам'яті
Синій світлодіод PPS блимає (1 Гц) означає, що 3D фіксований
Частота оновлення 1 Гц та швидкість передачі даних 9600 за замовчуванням
Baud 9600-115200 підтримується INAV/BF/Ardupilot
Частота оновлення 5 Гц з протоколом INAV UBLOX
Частота оновлення 10 Гц з протоколом INAV UBLOX7
Вирівнювання компаса (стрілка вперед і плоска установка):
INAV/BetaFLight: CW 270° Перевертається, коли стрілка польотного контролера також спрямована вперед
Ardupilot/Mission Planner: Rotation None
BF не підтримує утримання позиції GPS та RTH, режим GPS Rescue підтримується BF3.5 або останньою версією.
Компас не потрібен для фіксованих крил з прошивкою INAV
Переконайтеся, що компас/магнітометр знаходиться на відстані 10 см від дротів/ESC/моторів/матеріалів на основі заліза
