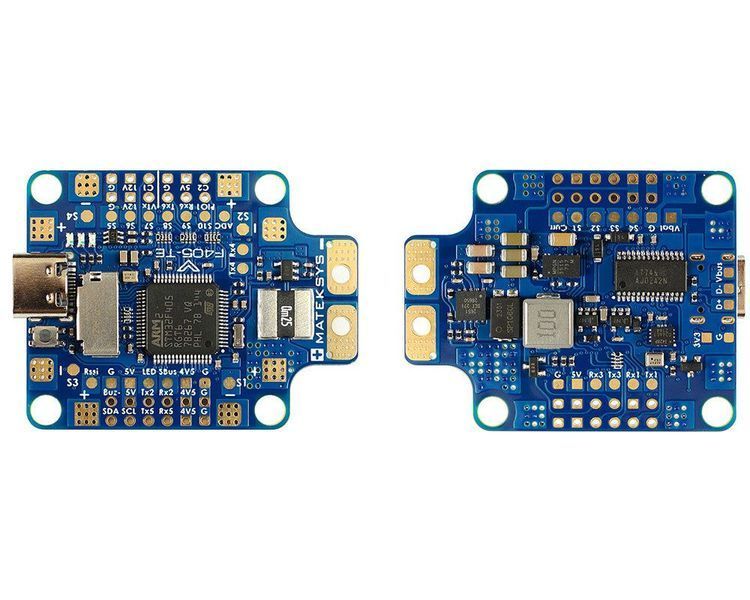

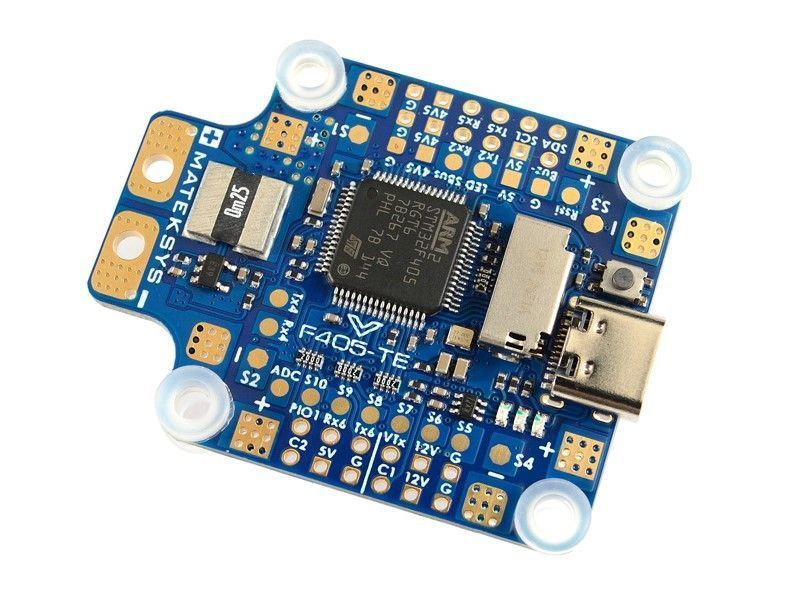

Польотний контролер F405-TE
STM32F405RGT6, ICM42688P, SPL06, OSD, SD slot, 6x UARTs, 1x I2C, 11x PWM outputs

Matek F405-TE сумісний з системами Betaflight, INAV та Ardupilot. Польотний контролер має PDB, що дозволяє припаювати окремі ESC на кожному куті. F405-TE підтримує 6 x UARTS, тому сумісний з різними аксесуарами, такими як GPS, телеметричні приймачі тощо.

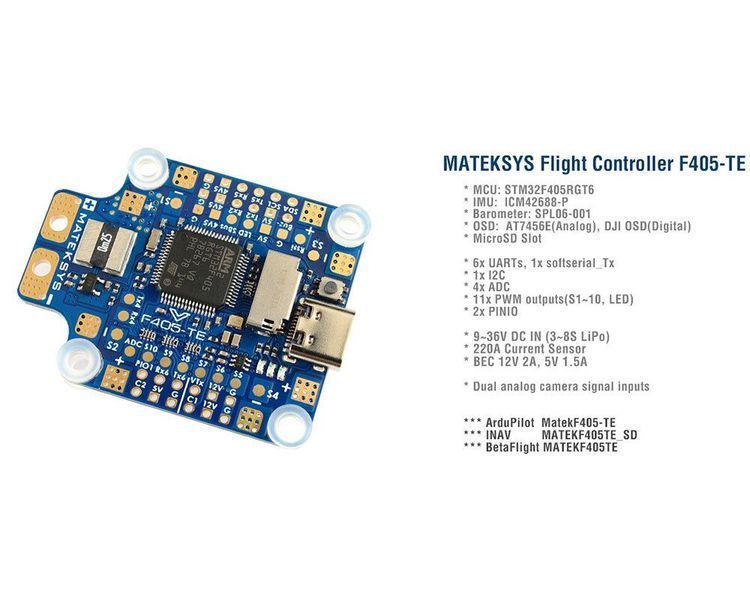

Технічні характеристики:

• MCU: 168MHz STM32F405RGT6
• IMU: ICM42688-P (SPI)
• Baro: SPL06-001 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: Слот MicroSD (SPI)
• 6 x UARTs, 1x Softserial_Tx option(INAV/BF)
• 11 x PWM outputs (8x Dshot compatible with BF/ArduPilot)
• 1 x I2C
• 4 x ADC (VBAT, Current, RSSI, Airspeed)
• 1 x запасний PINIO
• 4 x індивідуальні силові / сигнальні колодки ESC
• 1 x група колодок G/S1/S2/S3/S4 для 4в1 ESC сигналу/заземлення
• Вбудований інвертор на UART2-RX для входу SBUS
• Комутований вхід для подвійної камери

PDB

• Вхід 9~36В (3-8S LiPo)
• PDB: 4x 35A (макс. 4x 50A)
• BEC: 5V 1.5A
• BEC: 12В 2А
• LDO 3.3V: 200mA
• Current Senor: 220A, 3.3V ADC (INAV/BF шкала 150, ArduPilot 66.7 A/V)
• Battery Voltage divider 1K:20K (шкала INAV 2100, шкала BF 210, ArduPilot BATT_VOLT_MULT 21.0)

Прошивка

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD
• BetaFlight: MATEKF405TE_SD

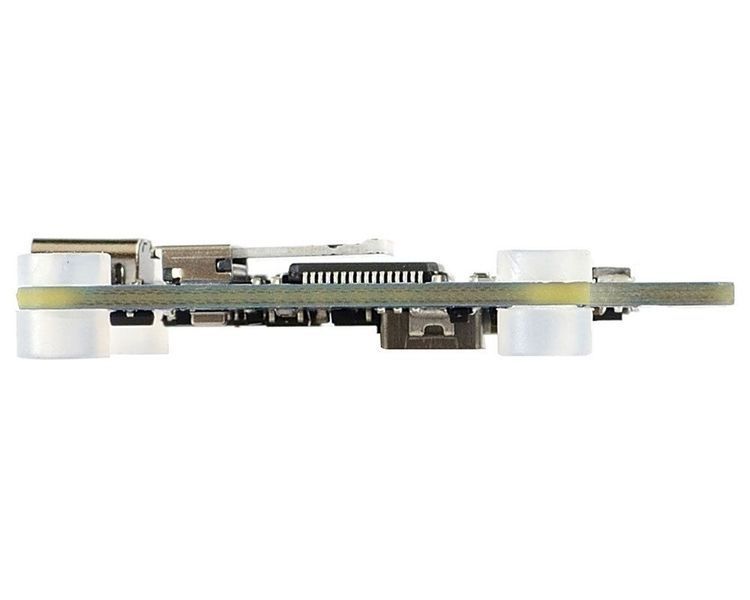

Фізичні розміри

• Монтаж: 30.5 x 30.5 мм, Ø4 мм з втулками Ø3 мм
• Розміри 36 x 46 мм
• Вага: 10 г

В комплекті:

1 x F405-TE
6 x Кремнієвих втулок M4 - M3
1 x Rubycon ZLH 35V/470uF (Low ESR)
