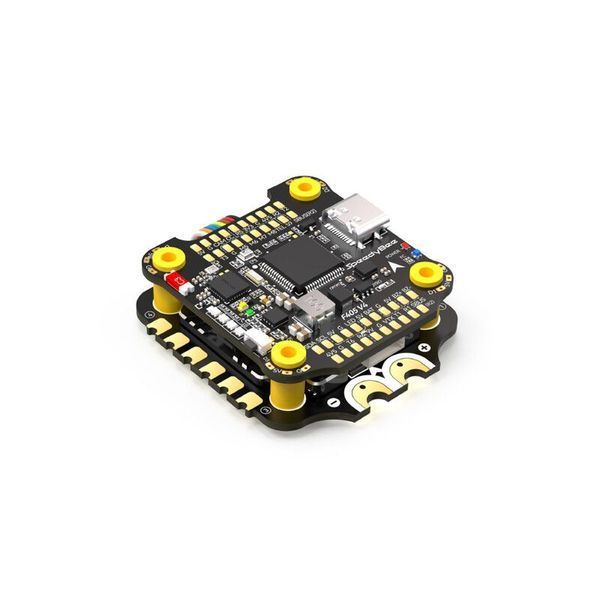

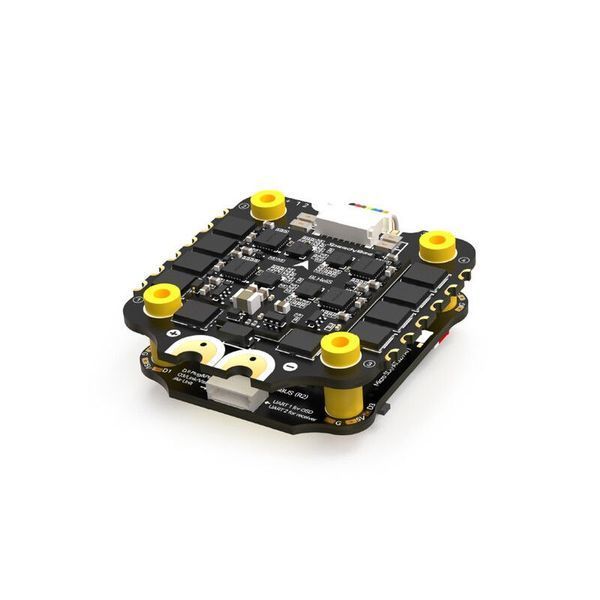

Контролер польоту дрона SpeedyBee F405 та стек - для контролера польоту у версії V4 було оновлено гіроскоп, тепер він використовує ICM-42688P. BEC також збільшено з 2A до 3A, що дозволяє використовувати більш енергоємні HD-системи. Серед інших змін - вбудована підтримка DShot на всіх 8 виходах моторів, що забезпечує повну підтримку DShot в iNav. Найважливішим оновленням стала система 4в1 ESC, яка забезпечує більшу продуктивність та підвищену надійність. Тепер він може похвалитися номінальним струмом 55А і 70А, порівняно з 50А і лише 55А при короткому замиканні. Також додано металевий радіатор і обрано MOSFET з меншим внутрішнім опором. Вбудований TVS-діод для захисту від перенапруги зменшує стрибки напруги. Крім того, друкована плата ESC виготовлена з більш товстим шаром міді, що на 50% більше, ніж у попередній версії, що забезпечує додаткову надійність і здатність до розсіювання тепла.

Speedy Bee F405 55A Stack V4 включає всі функції, які користувач може очікувати від сучасного польотного контролера і стека ESC, але за неймовірною ціною. Польотний контролер оснащений мікроконтролером STM32F405, вбудованим 4-рівневим індикатором заряду батареї, слотом для карт Micro-SD для запису в Blackbox, роз'ємом для підключення світлодіодної стрічки, роз'ємом DJI для цифрових квадрокоптерів і вбудованим Bluetooth для бездротової конфігурації за допомогою програми SpeedyBee App. У поєднанні з SpeedyBee BLS 55A 4-в-1 ESC, що забезпечує безперервний струм до 55 А, ці компоненти забезпечують потужну та надійну установку дрона для ваших повітряних пригод.

Специфікація:

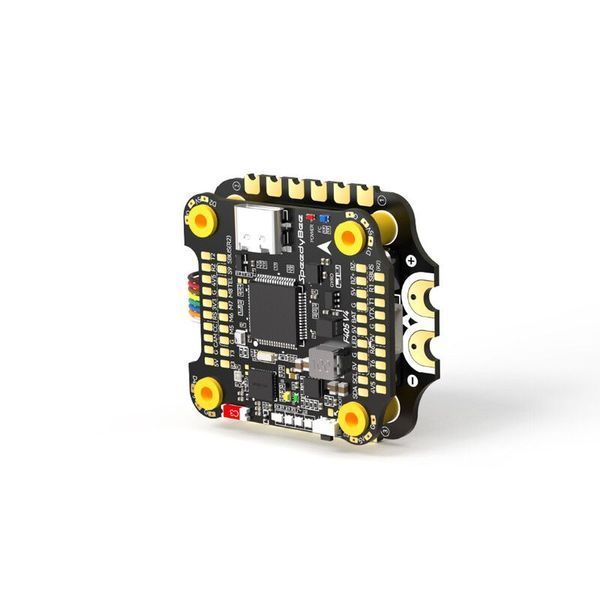

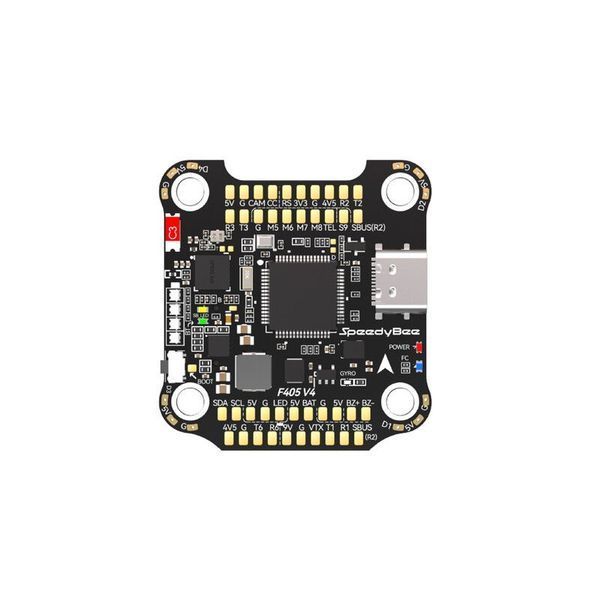

Контролер польоту SpeedyBee F405 V4

MCU: STM32F405
IMU (гіроскоп): ICM42688P
Тип порту USB: Type-C
Барометр: Вбудований
Мікросхема екранного меню: Мікросхема AT7456E
BLE Bluetooth: Підтримується для конфігурації польотного контролера (MSP увімкнено зі швидкістю передачі 115200 на UART4)
WIFI: Не підтримується
Спосіб підключення повітряного блоку DJI: Підтримуються два способи - 6-контактний роз'єм або пряма пайка
6-контактний роз'єм DJI Air Unit: підтримується і сумісний з різними моделями DJI, заміна проводів не потрібна

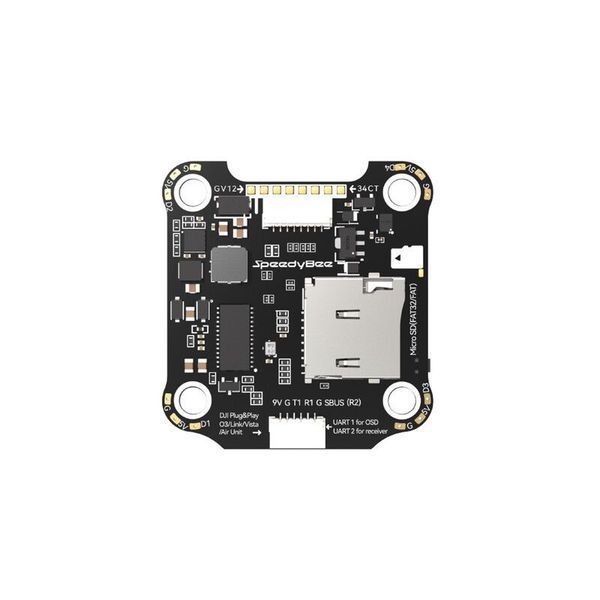

Слот для карт пам'яті Blackbox MicroSD: Сумісність зі стандартними (SDSC) або картами високої ємності (SDHC) до 32 ГБ
Вхід для датчика струму: Підтримується (для SpeedyBee BLS 55A ESC встановіть масштаб = 400 та зміщення = 0)
Вхід живлення: 3S - 6S Li-Po (через G, BAT контакти/колодки)
Вихід 5В: 9 груп 5В виходу
Вихід 9В: 2 групи по 9В
Вихід 3.3 В: Підтримує струмове навантаження до 500 мА
Вихід 4.5 В: Підтримує струмове навантаження до 1А
Сигнал ESC: M1 - M4 на нижній стороні, M5-M8 на лицьовій стороні
UART: 6 комплектів (UART1, UART2, UART3, UART4 (призначений для з'єднання Bluetooth), UART5 (призначений для телеметрії ESC), UART6)
ESC телеметрія: UART R5 (UART5)
I2C: Підтримує різні датчики
Традиційна світлодіодна панель Betaflight: Підтримується для світлодіодів WS2812, керованих прошивкою Betaflight
Зуммер: BZ+ та BZ- колодки, що використовуються для 5V зумера
Кнопка BOOT: Підтримується для перепрошивки прошивки та керування світлодіодом
Вхід RSSI: Підтримується (на лицьовій стороні позначений як RS)
Smart Port / F.Port: не підтримується
Підтримувані прошивки польотного контролера: BetaFlight (за замовчуванням), INAV
Ім'я цільової прошивки: SPEEDYBEEF405V4
Кріплення: 30.5 x 30.5 мм (діаметр отвору 4 мм)
Розмір: 41.6(Д) x 39.4(Ш) x 7.8(В) мм
Вага: 10,5 г

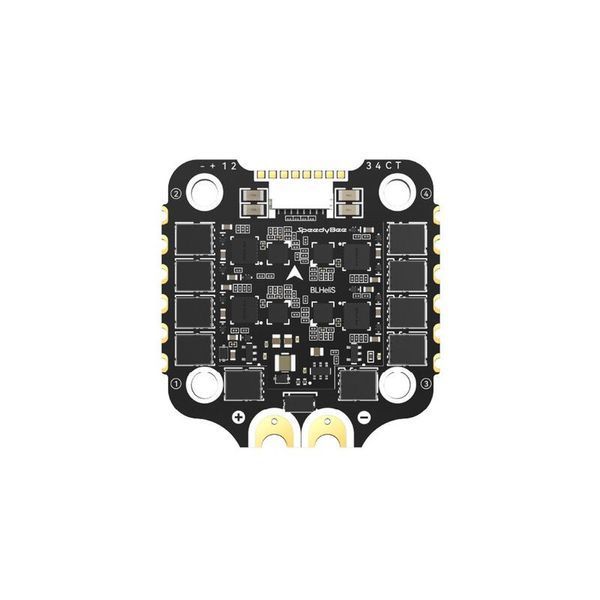

SpeedyBee 60A BLHELI_S ESC

Прошивка: BLHeli_S J-H-40
Конфігурація бездротової мережі: Повна конфігурація підтримується в додатку SpeedyBee
Посилання для завантаження конфігуратора для ПК: Посилання
Безперервний струм: 55А x 4
Стрибкоподібний струм: 70А (10 секунд)
TVS Захисний діод: Так
Зовнішній конденсатор: 1000 мкФ конденсатор з низьким ESR (входить до комплекту)
Протокол ESC: DSHOT300/600
Вхід живлення: 3-6S Li-Po
Вихідна потужність: VBAT
Датчик струму: Підтримка (Scale=400 Offset=0)
ESC телеметрія: Не підтримується
Кріплення: 30,5 x 30,5 мм (діаметр отвору 4 мм)
Розмір: 45.6(Д) x 44(Ш) x 8мм(В)
Вага: 23,5 г

В комплект входить:

1 x F405 V4 FC
1 x BLS 50A 4in1 ESC
1 x 35V 1000uF конденсатор
5 x M3 нейлонова гайка
5 x M3 силіконове ущільнювальне кільце
5 x M3 x 8 мм втулка
5 x M3 x 8,1 мм втулка
1 x Sh 1.0 мм 15 мм 8-контактний кабель
1 x Sh 1.0 мм 75 мм 8-контактний кабель
5 x M3 x 30 гвинт
1 x 6-контактний кабель DJI
1 x кабель живлення XT60 (70 мм)
