Новітній HEX-PDB від Matek здатний витримувати високі навантаження, необхідні для живлення БПЛА або дронів X-класу. Здатний забезпечити живлення для гексакоптера або квадрокоптера, цей PDB здатний витримувати безперервний струм 140А та імпульсний струм 264А.

Має як 30x30, так і 20x20 монтажні отвори.

Технічні характеристики:

PDB

• Input voltage range: 6~60V (2~12S LiPo)
• PDB/current sense resistor: 140A cont, 264A burst.
• ESC power pads: 60A cont. 100A burst
• 6x ESC power /signal/ telemetry pads
• Current Senor: 264A, 3.3V ADC
• Current Scale 125(INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

JST-SH-8P Connector and Pads

• Vbat: Battery voltage
• G: ground
• Curr: current signal
• Tlm: Duplicates Tlm pads for ESC telemetry
• S1/S2/S3/S4/S5/S6: ESC signal
• Vx: Regulator output

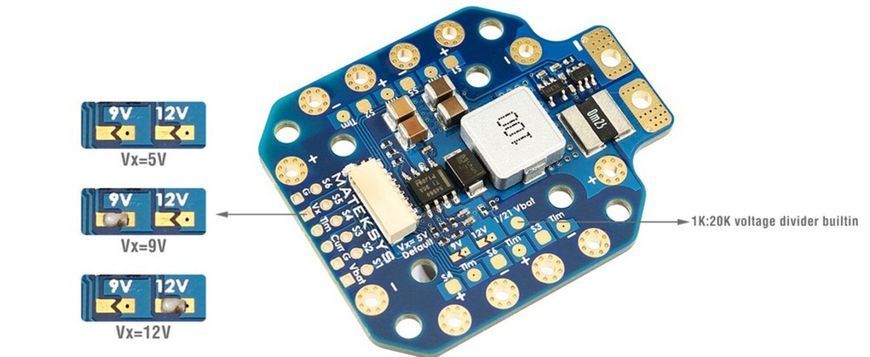

BEC Vx output (5V default)

• Vx= 5V by default, Continuous 5 Amps
• Bridge 9V jumper, Vx= 9V, Continuous 4 Amps, Max.5A
• Bridge 12V jumper, Vx= 12V, Continuous 4 Amps, Max.5A
• Output Short-circuit tolerant (1 seconds)
• Overcurrent protection & self-recovery

Voltage divider

• 1K:20K resistors
• Output 1/21 Vbat voltage

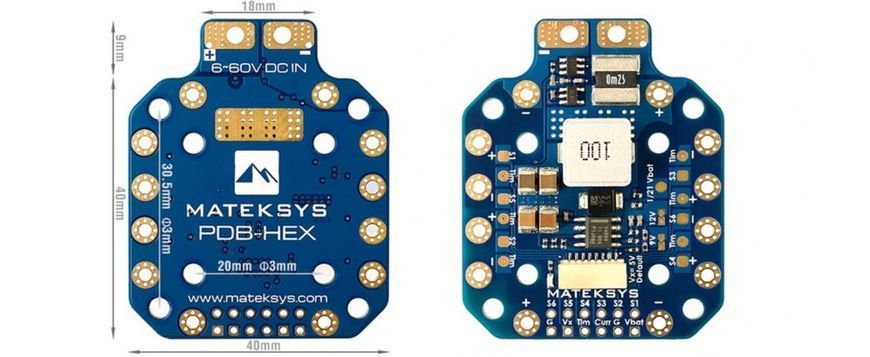

Розміри та вага

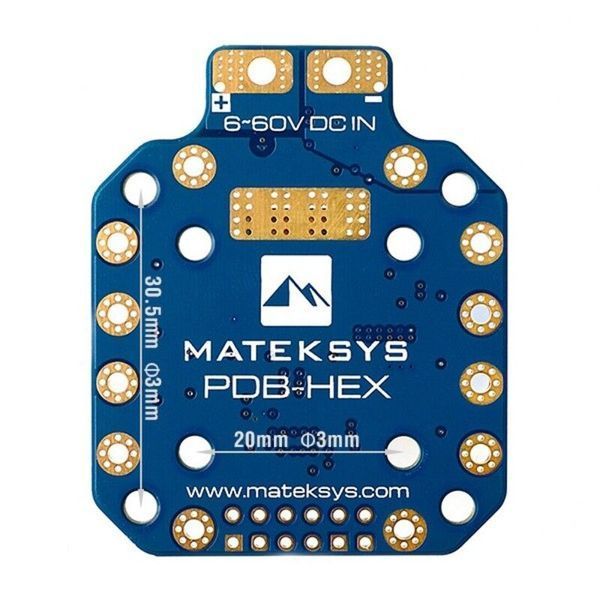

• Монтаж: 30,5 x 30,5 мм, 20 x 20 мм, Φ3 мм
• Розміри 49 x 40 x 6 мм
• Вага: 12 г

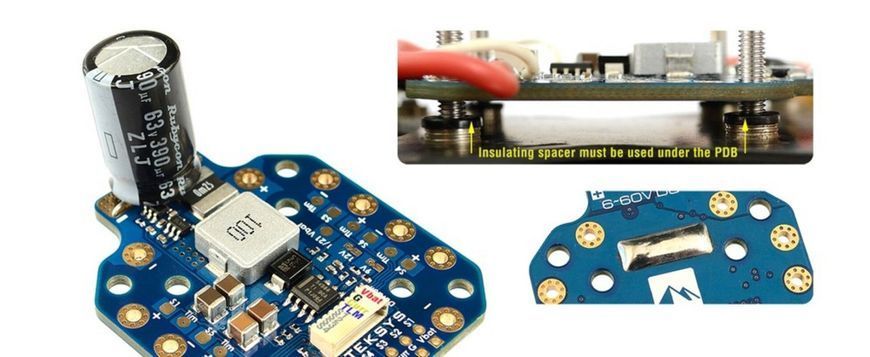

В комплект входить:

1 x PDB-HEX 2-12S PDB з BEC
1 x Rubycon ZLJ 63V 390uF
1 x JST-SH1.0_8pin кабель, 5 см
2 x JST-SH1.0_8pin роз'єми
