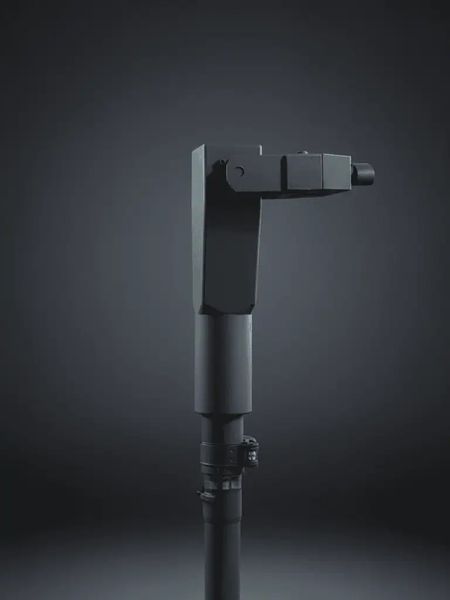

Опис системи

Ця система розроблена для дистанційного керування напрямком малогабаритних антен для дронів типу Avenge Angel. Вона дозволяє оператору працювати з укриття, передаючи всі сигнали управління по кабелю, що забезпечує повну відсутність радіовипромінювання, стійкість до перешкод РЕБ та надійність з’єднання.

Система швидко встановлюється на будь-яку щоглу та готова до використання вже за кілька хвилин. Завдяки малому споживанню електроенергії вона може працювати тривалий час. На OLED-дисплеї пульта відображаються кути по горизонталі та вертикалі в градусах, що дозволяє оператору точно позиціонувати антену та завжди розуміти, куди вона направлена.

Особливості:

• Керування по двох осях (горизонталь / вертикаль)
• Дистанційна робота з укриття
• Передача сигналів по кабелю — без ризику виявлення та перешкод
• Просте встановлення на будь-яку щоглу
• Мале енергоспоживання — тривала автономна робота
• OLED-дисплей із точним відображенням азимуту

Технічні характеристики

• Кількість осей керування: 2 (горизонтальна та вертикальна)
• Керування: джойстик (вертикаль/горизонталь)
• Відображення кутів: OLED-дисплей 2 × 1,5 см (в градусах)
• Кут повороту:
  • Горизонталь — 360° (кутова швидкість обертання - 16.5с \ повний оберт, або 21.8 градусів\секунду)
  • Вертикаль — 0°…90°
• Розміри поворотного механізму: 290 × 130 × 130 мм
• Вага поворотного механізму: 2,1 кг
• Живлення:
  • 12 В або FPV батарея (до 32 В)
  • Роз’єми живлення: XT60, авіаційні
• Захист корпусів:
  • Поворотний механізм — IP67
  • Пульт — IP65
• Матеріали:
  • Поворотний механізм — пластик
  • Пульт — пластик
  • Кріплення — пластик
  • Монтажна труба — алюміній
• Передача сигналів управління: по кабелю
• Корисне навантаження: до 3 кг


Споживання електроенергії

• Режим очікування — 170 мА / 4 Вт (в цьому режимі орієнтовний час роботи від батареї 6s2p - 24-30 годин)
• Одна вісь — 365 мА / 9 Вт
• Дві осі — 540 мА / 13 Вт

Комплектація

• Магістральний кабель (голова–пульт) — 50 м, 1 шт.
• Поворотна голова (механізм) — 1 шт.
• Алюмінієва труба 20 см (довжина змінюється за потреби) — 1 шт.
• Хомут для кріплення голови на щоглу — 1 шт.
• Пульт керування з OLED-дисплеєм — 1 шт.
• Кабелі живлення — 1 шт.
