Опис системи

Ця система призначена для точного керування напрямком антени, що використовується для FPV-дронів. Вона дозволяє вручну налаштовувати положення антени по двох осях (горизонталь/вертикаль) з високою точністю, що забезпечує стабільне утримання сигналу на великих дистанціях.
Користувач керує положенням через джойстикна пульті, а кут нахилу кожної осі відображається на вбудованому LCD-дисплеї в градусах.
Система повністю дротова, без будь-яких модулів передачі даних, що виключає її виявлення засобами радіорозвідки.
Антена встановлюється користувачем, усі необхідні кріплення вже в комплекті. Ідеальне рішення для польових умов та пересувних станцій.

Технічні характеристики

• Кількість осей керування: 2 (горизонтальна та вертикальна)
• Керування: джойстик (вертикаль/горизонталь)
• Вивід кутів: OLED-дисплей 2 × 1.5 см (відображення в градусах)
• Кут повороту:
  • по горизонталі: 360° (кутова швидкість обертання - 30с \ повний оберт, або 12 градусів\секунду)
  • по вертикалі: від 0° до +86°
• Розміри поворотного механізму: 520 × 80 × 80 мм
• Розміри пульта: 140 × 75 × 45 мм
• Вага комплекту: 4.5 кг
• Живлення:
  • 12 В або FPV батарея (до 32 В)
  • Роз’єми живлення: XT60, Type-C, авіаційні
• Захист корпусів:
  • Поворотний механізм — IP67
  • Пульт — IP65
• Матеріали:
  • Поворотний механізм — алюміній
  • Пульт — пластик
  • Кріплення — пластик
  • Монтажна труба — алюміній
• Передача сигналів управління: по кабелю
• Підключення до антен: будь-який тип антени, що встановлюється користувачем

Споживання електроенергії

• Режим очікування: 13,7 Вт (при напрузі 24 в)
• Повертання по горизонталі: 16 Вт (при напрузі 24 в)
• Підйом по вертикалі з навантаженням: 45 Вт (при напрузі 24 в)
• Підйом і повертання одночасно: 49 Вт (при напрузі 24 в)

Комплектація

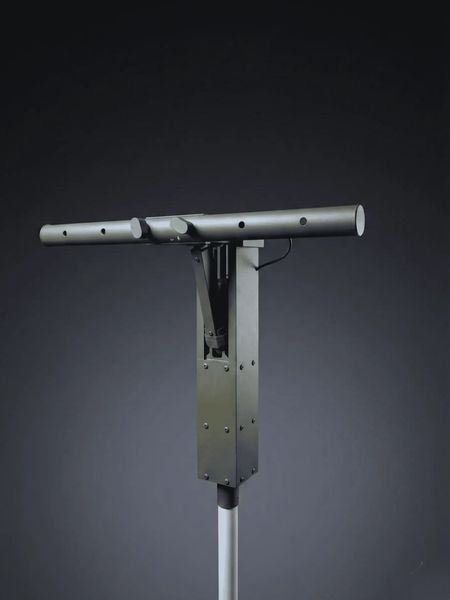

• Поворотна голова (механізм)
• Алюмінієва труба 1 м (довжина змінюється за потреби)
• Засоби кріплення антени
• Засоби кріплення голови на щоглу
• Магістральний кабель (голова ↔ пульт) — 50 м (можна подовжити)

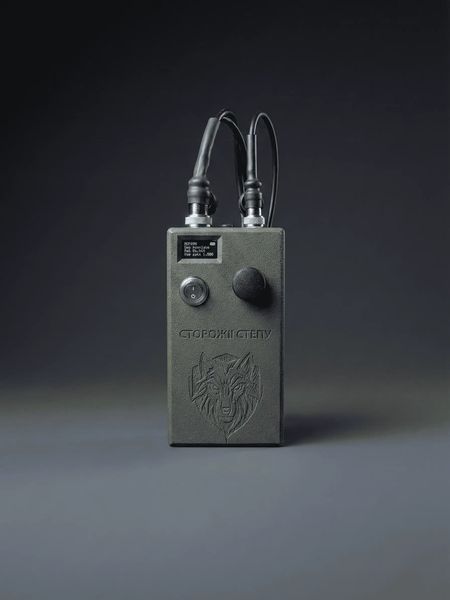

• Пульт керування з OLED дисплеєм
• Кабелі живлення
