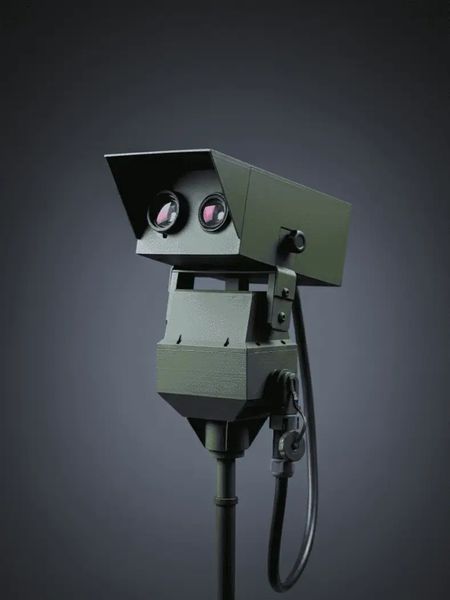

Опис системи

Ця система поєднує в собі можливості денного та нічного спостереження завдяки вбудованому тепловізійному модулю та потужній денній камері з оптичним зумом х36.
Комплекс дозволяє дистанційно керувати зумом обох камер, а також вмикати/вимикати тепловізор без фізичного доступу до нього.
Відео передається по дротовому з’єднанню на пульт керування, де оператор може перемикатись між денним і тепловізійним зображенням.
Система не створює жодного випромінювання, що робить її абсолютно безпечною для використання в бойових умовах.

Технічні характеристики

• Кут повороту:
  • по горизонталі: 360°
  • по вертикалі: від -30° до +90°

• Розміри:
  • поворотний механізм: 120 × 80 × 160 мм
  • пульт: 240 × 110 × 45 мм

• Вага: 5.3 кг
• Висота триноги: 1500 мм
• Монітор: 7 дюймів
• Живлення: 12 В (зовнішнє джерело, з підтримкою павербанків з швидкісною зарядкою)

• Захист корпусів:
  • поворотний механізм — IP67
  • пульт — IP65

• Матеріали:
  • поворотний механізм — пластик
  • пульт — пластик
  • тринога — алюміній
  • кріплення — алюміній

• Інтерфейс підключень: авіаційні роз’єми
• Передача відео та керування: по кабелю
• Дальність ефективного спостереження: 500–700 м
• Перемикання відео: денна камера / тепловізор
• Керування зумом: енкодер (для обох каналів)

Характеристики денного модуля

• Діаметр об’єктива: 30 мм
• Оптичний зум: 36×
• Сенсор: 1/2.7", ефективна площа > 6.8 мм
• Фокусна відстань: 5.85 ±5% ~ 93.6 ±5% мм
• Діафрагма: f/1.8 ~ f/3.9

Характеристики тепловізійного модуля

• Детектор: 384 × 288 px, 12 μm
• Об'єктив: 35 мм
• Кадрова частота: до 50 Гц
• Зум: цифровий 1–6×
• Діапазон виявлення: до 1200 м (залежить від об’єкта)
• Чутливість NETD: < 40 mK
• Дальність виявлення людини — ~700–1000 м

Споживання електроенергії

• Очікування (денна камера + тепловізор): 1100 мА / 13 Вт
• Робота (2 осі + камера + тепловізор): 2600 мА / 31 Вт

Комплектація

• Поворотна голова
• Тринога 150 см або монтажна шпилька 100 см
• Денна камера з оптичним зумом
• Вбудований тепловізійний модуль
• Магістральні кабелі 20 м (можна подовжити до 70 м)

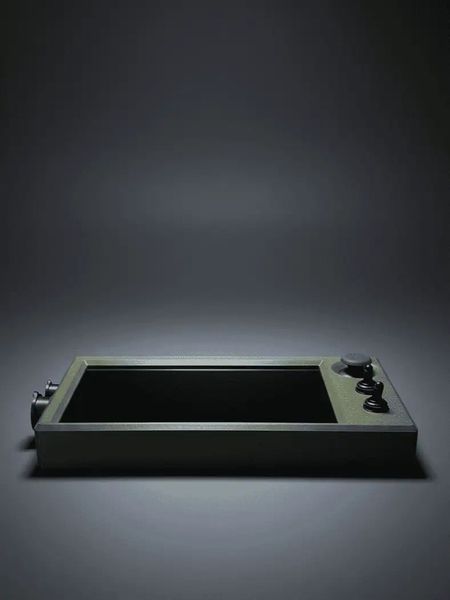

• Пульт з екраном 7", джойстиком, енкодером
• Кабель живлення
• Кабелі керування тепловізором і відео
• Кріплення для камери і модуля
