Опис системи

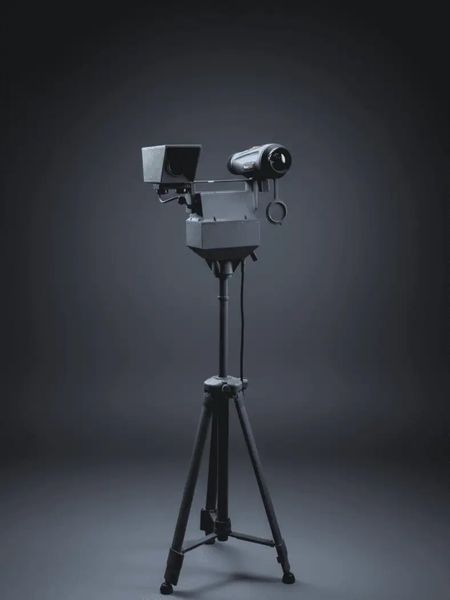

Комбінована система для цілодобового спостереження за противником. Встановлюється на триногу або бруствер, керується дистанційно з пульта у захищеному кейсі. Передбачене підключення тепловізора клієнта та керування зумом денного модуля через енкодер.
Відео з денного модуля та тепловізора передається по єдиному магістральному кабелю, можливе перемикання джерела відео.
Підтримується цифровий вихід відео на гаджети (планшет/телефон) для запису або трансляції.
Система повністю дротова, тому не створює випромінювання в будь-якому спектрі.

Технічні характеристики

• Кут повороту:
  • по горизонталі: 360°
  • по вертикалі: від -30° до +90°

• Розміри:
  • поворотний механізм: 120 × 80 × 140 мм
  • захищений кейс (пульт): 460 × 400 × 270 мм (з катушкою і триногою)

• Вага: 9 кг
• Висота триноги: 1500 мм
• Монітор: 16 дюймів
• Живлення: 12/220 В або FPV батарея до 38 В

• Керування:
  • поворотом — джойстик
  • зумом — енкодер

• Передача:
  • відео та сигнали керування — по кабелю
  • перемикання камера/тепловізор — з пульта
  • цифровий відеовихід (карта відеозахоплення) — так

• Запис відео: не передбачений

• Підключення до гаджетів: через карту відеозахоплення
  • PAL: 720×576 @ 25 fps
  • NTSC: 720×480 @ 30 fps

• Інтерфейс: авіаційні роз’єми, Type-C, XT60

• Захист корпусів:
  • поворотний механізм: IP67
  • пульт (кейс): IP65

• Матеріали:
  • поворотний механізм — пластик
  • пульт — пластик
  • кріплення оптики — алюміній
  • тринога — алюміній

• Дистанційна зарядка тепловізора: так
• Показник азимуту: ручне налаштування (без GPS)
• Магістральний кабель (за замовчуванням): 20 м (вита пара)

Характеристики камери:

• Діаметр об'єктива: 30 мм
• Оптичний зум: 36×
• Сенсор: 1/2.7", площа >6.8 мм
• Фокусна відстань: 5.85–93.6 мм
• Діафрагма: f/1.8–f/3.9
• Ефективна дальність: 500–700 м

Споживання електроенергії

• Режим очікування (камера ввімкнена) — 1185 мА / 14 Вт
• Режим очікування (камера + зарядка тепловізора) — 2042 мА / 24 Вт
• Робота (1 вісь + камера + зарядка) — 2700 мА / 32 Вт
• Робота (2 осі + камера + зарядка) — 3100 мА / 37 Вт

Комплектація

• Поворотний механізм
• Тринога
• Монтажні шпильки — 2 шт
• Денна камера
• Кабель підключення тепловізора

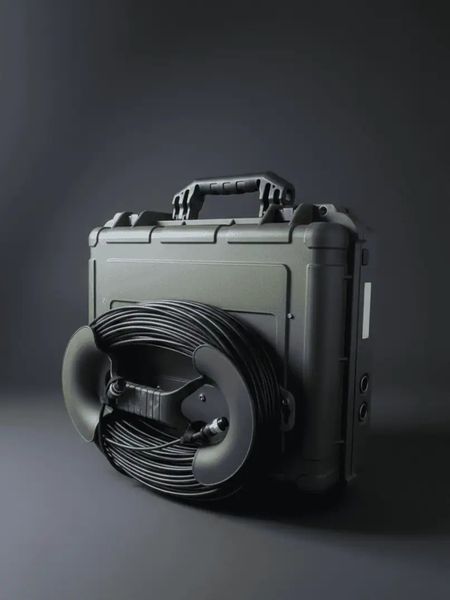

• Магістральний кабель

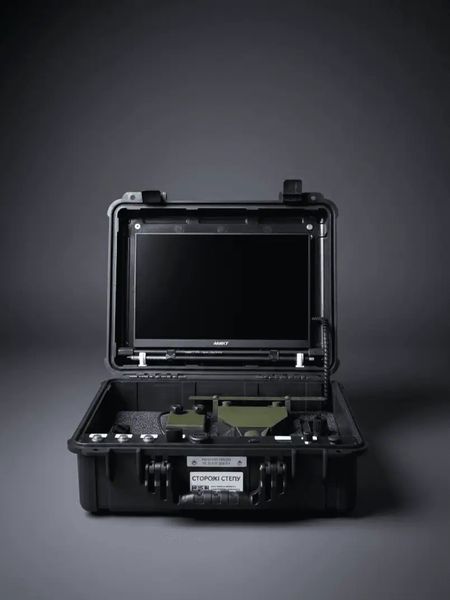

• Захищений кейс, в якому:

  • FPV батарея
  • Зарядка батареї
  • Екран 16" (в кришці)
  • Панель керування
  • Кабель для підключення карти захоплення
  • Кабель живлення від прикурювача
  • Блок живлення від 220 В (за домовленості)
  • Болт-кріплення для тепловізора
  • 2 болта для кріплення камери
